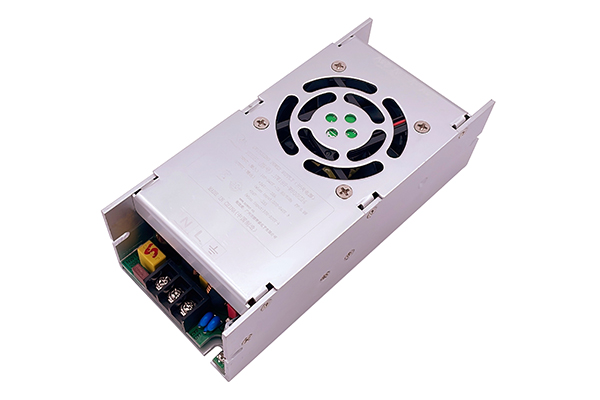

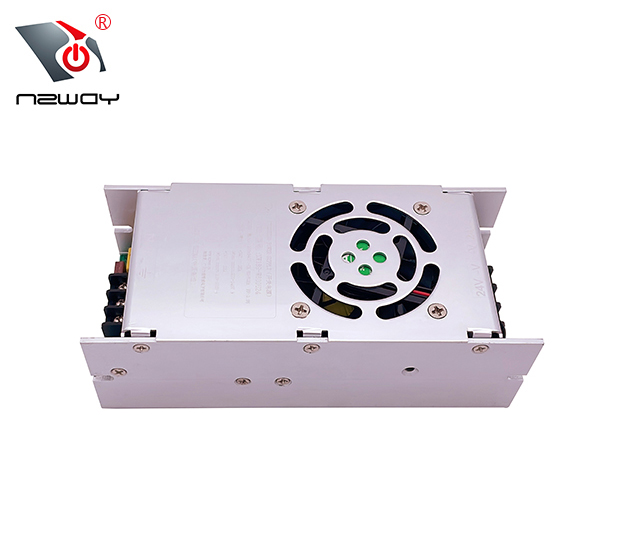

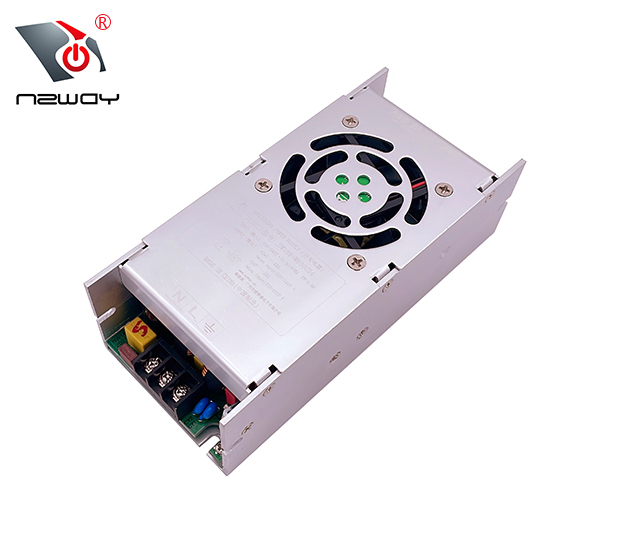

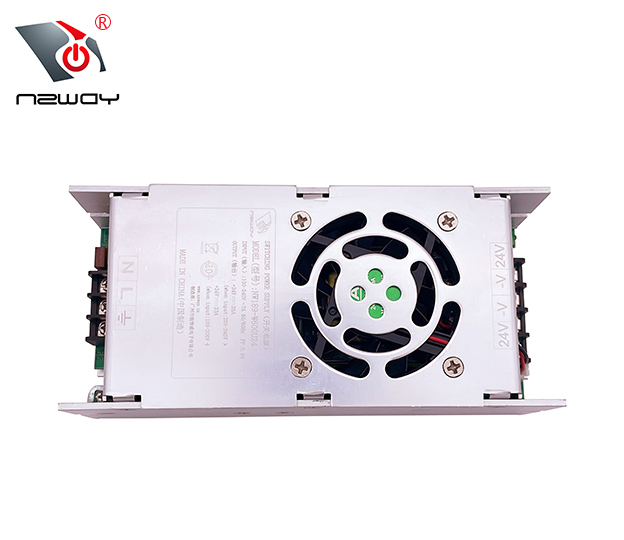

广州市能智威电子有限公司
- 全范围宽电压输入
- 具有主动式PFC功能
- 保护种类：输出过载/输出过流/输出短路
- 3道全功能测试，100%满载老化
- 全部使用105℃长寿命电解电容
- 高效率，长寿命和高信赖性
- 工作环境温度高达70℃
- LED电源指示灯
- 3年质保
特性：
应用：
工业自动化
工业控制系统
机械和电气设备
电子仪器、设备和装置
描述：
NW189-W600系列是一款通用型单路开关电源；常用输出电压：12V/24V/28V/36V/48V等，可接受客户需求电压定制；效率高达92%。内装长寿命风扇使电源能满足负载工作于-25℃~+70℃温度范围内。
电气性能
|
型号 |
NW189- W500U12 |
NW189- W600U24 |
NW189- W600U28 |
NW189- W600U36 |
NW189- W600U48 |
|
|
输出 |
直流电压 |
12V |
24V |
28V |
36V |
48V |
|
额定电流 |
41.6A |
25A |
21.4A |
16.6A |
12.5A |
|
|
电流范围 |
0~41.6A |
0~25A |
0~21.4A |
0~16.6A |
0~12.5A |
|
|
额定功率 |
500W |
600W |
600W |
600W |
600W |
|
|
纹波与噪声(最大) 备注2 |
120mVp-p |
200mVp-p |
260mVp-p |
320mVp-p |
400mVp-p |
|
|
电压调整范围 |
11~13V |
23~25V |
27~29V |
35~37V |
47~49V |
|
|
电压精度 备注3 |
±1.5% |
±1% |
±1% |
±1% |
±1% |
|
|
线性调整率 备注4 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
|
|
负载调整率 备注5 |
±1% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
|
|
启动、上升时间 |
350ms, 60ms/230VAC 1000ms,40ms/115VAC(满载时) |
|||||
|
保持时间 |
15ms/230VAC 15ms/115VAC(满载时) |
|||||
|
输入 |
电压范围 |
90-264VAC |
||||
|
频率范围 |
47—63Hz |
|||||
|
功率因素 |
PF≥0.95/230VAC PF≥0.99/115VAC(满载时) |
|||||
|
效率（Typ.) |
88% |
90% |
90.5% |
91% |
92% |
|
|
交流电流 |
6A/115VAC 3A/230VAC |
|||||
|
浪涌电流 |
冷启动30A/115VAC 50A/230VAC |
|||||
|
漏电流 |
<1mA/240VAC |
|||||
|
保护 |
过负载 |
额定输出功率的110~140% |
||||
|
过电压 |
/ |
|||||
|
过温度 |
/ |
|||||
|
环境 |
工作温度 |
-25℃~+70℃(请参考"减额曲线") |
||||
|
工作湿度 |
10~90% RH，无冷凝 |
|||||
|
储存温度、湿度 |
-40~+85℃, 10~95% RH |
|||||
|
温度系数 |
±0.03%/℃ (0~50℃) |
|||||
|
耐振动 |
10~500Hz, 5G 10分钟/周期, X、Y、Z各60分钟 |
|||||
|
安规和电磁兼容 |
安全规范 |
常规 |
||||
|
耐压 |
I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|||||
|
绝缘阻抗 |
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH |
|||||
|
电磁兼容发射 |
常规 |
|||||
|
电磁兼容抗扰度 |
常规 |
|||||
|
其他 |
MTBF |
≥100Khrs |
||||
|
尺寸（外壳） |
164*76*52mm（L*W*H） |
|||||
|
包装 |
/ |
|||||
|
备注 |
1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。 5. 负载调整率测量方法: 从0%到100%额定负载。 6. 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。 7. 请在海拔2000米以下使用 |
|||||

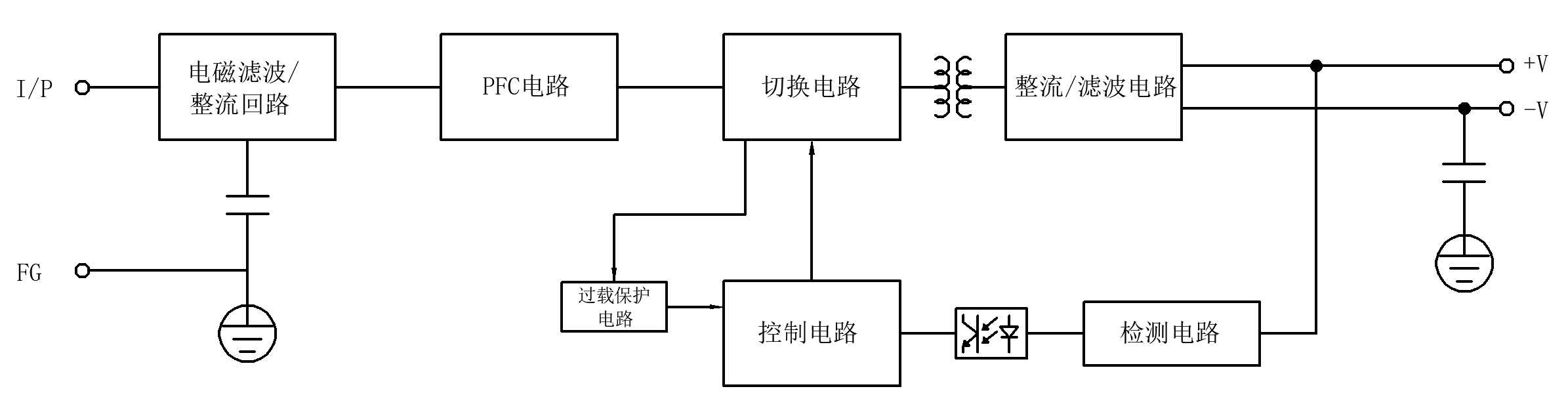

方框图

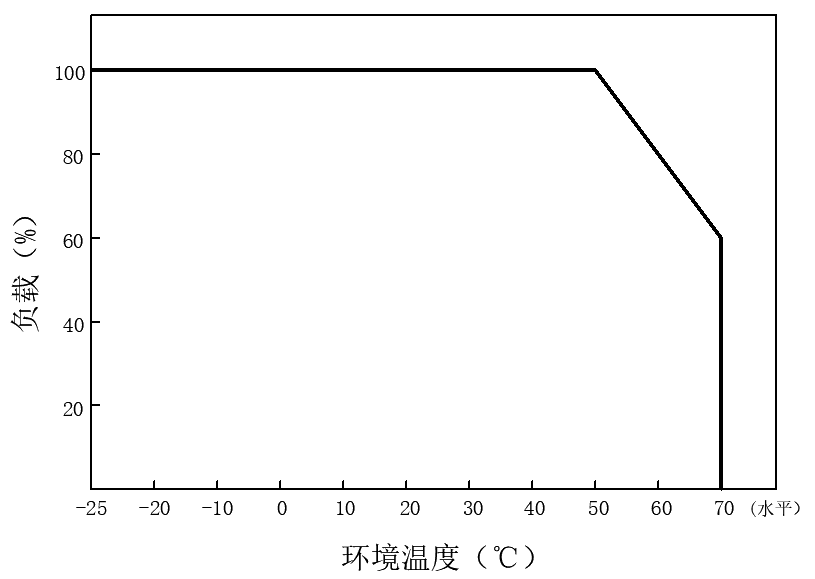

降额曲线：

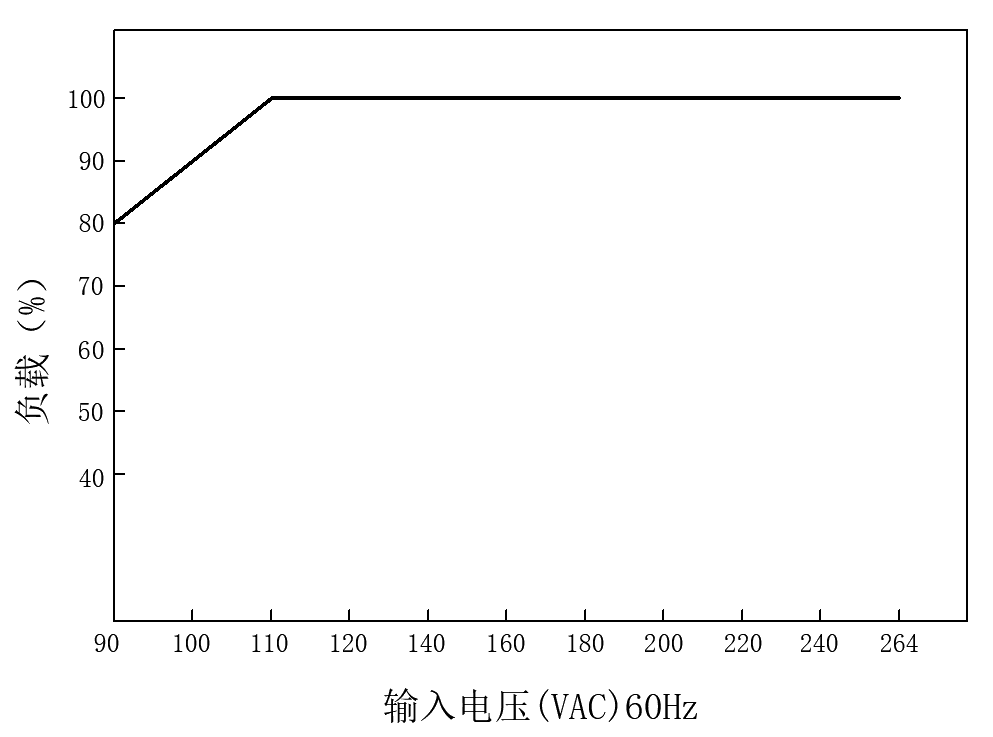

静态曲线：

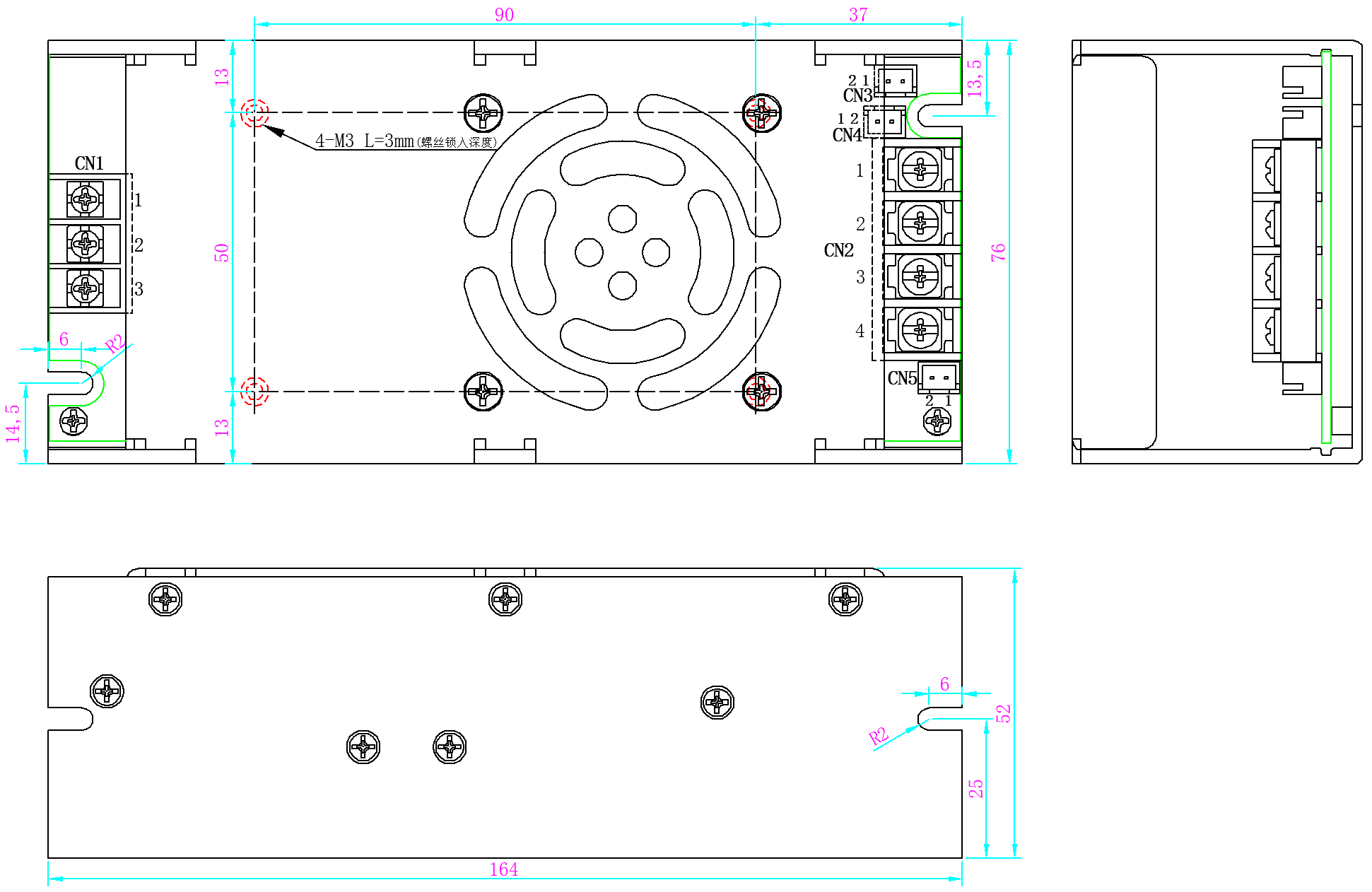

结构尺寸
（1）DC 12V/24V/28V输出接线
交流输入端子(CN1)脚位定义：
-
引脚编号
引脚功能
-
1
AC/N
-
2
AC/L
-
3
直流输出端子(CN2)脚位定义：
-
引脚编号
引脚功能
-
1,4
DC OUTPUT +V
-
2,3
DC OUTPUT -V
DC输出连接器(CN3/4)脚位定义：
-
引脚编号
引脚功能
-
1
DC OUTPUT +V
-
2
DC OUTPUT -V
DC输出连接器(CN5)脚位定义：
-
引脚编号
引脚功能
-
1
DC直流风扇+
-
2
DC直流风扇-
（2）DC 36V/48V输出接线
直流输出端子(CN1)脚位定义：
-
引脚编号
引脚功能
-
1
AC/L
-
2
AC/N
-
3
交流输入端子(CN2)脚位定义：
-
引脚编号
引脚功能
-
1
DC OUTPUT +V
-
2
DC OUTPUT -V
-
3,4
NC
DC输出连接器(CN3/4)脚位定义：
-
引脚编号
引脚功能
-
1
DC OUTPUT +V
-
2
DC OUTPUT -V
DC输出连接器(CN5)脚位定义：
-
引脚编号
引脚功能
-
1
DC直流风扇+
-
2
DC直流风扇-
