产品类别:大功率开关电源

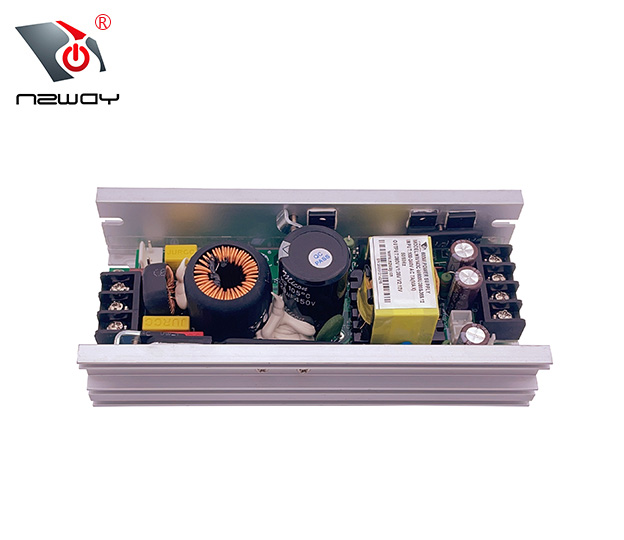

产品名称:600W三路输出开关电源
系列编号:NW143C-3

所属类别:非认证电源

产品规格:

服务热线:18520136483

产品介绍

    特性:

  • 全范围宽电压输入
  • 具有主动式PFC功能
  • 保护种类:输出过载/输出过流/输出短路
  • 3道全功能测试,100%满载老化
  • 全部使用105℃长寿命电解电容
  • 高效率,长寿命和高信赖性
  • 工作环境温度高达60℃
  • LED电源指示灯
  • 3年质保

应用:

舞台灯光

描述:

NW143C-W600系列是一款通用型三路开关电源;灵活的电压组合输出,一路直流输出380V(非隔离),一般用来给点灯器等非隔离设备供电,另两路为隔离DC输出,其辅路可提供最大5A供电;其双路输出电压: 24V+12V/28+12V/36+12V/36+24V等;可接受客户需求电压定制;效率高达91.5%。

电气性能

型号

NW143C-

W600U380&28&12

NW143C-

W600U380&36&12

NW143C-

W600U380&36&24

 输出

输出通道

CH1

CH2

CH3

CH1

CH2

CH3

CH1

CH2

CH3

直流电压

380V

28V

12V

380V

36V

12V

380V

36V

24V

额定电流

1.05A

5.8A

3A

1.05A

4.5A

3A

1.05A

3.5A

3A

电流范围

0~1.05A

0~5.8A

0~3A

0~1.05A

0~4.5A

0~3A

0~1.05A

0~3.5A

0~3A

额定功率

600W

600W

600W

纹波与噪声(最大) 备注2

20Vp-p

350

mVp-p

250

mVp-p

20Vp-p

450

mVp-p

250

mVp-p

20Vp-p

500

mVp-p

450

mVp-p

电压调整范围

CH1:不可调;CH2:27~28V

CH1:不可调;CH2:35~37V

CH1:不可调;CH2:35~37V

电压精度  备注3

±2%

±1%

±1%

±2%

±1%

±1%

±2%

±1%

±1%

线性调整率 备注4

±2%

±0.5%

±0.5%

±2%

±0.5%

±0.5%

±2%

±0.5%

±0.5%

负载调整率 备注5

±1%

±0.5%

±0.5%

±1%

±0.5%

±0.5%

±1%

±0.5%

±0.5%

启动、上升时间

500ms, 50ms/230VAC 1200ms,40ms/115VAC(满载时)

保持时间

16ms/230VAC 16ms/115VAC(满载时)

输入

电压范围

90-264VAC

频率范围

4763Hz

功率因素

PF0.95/230VAC PF0.99/115VAC(满载时)

效率(Typ.)

91.5%

91.5%

91.5%

交流电流

6A/115VAC  3A/230VAC

浪涌电流

冷启动30A/115VAC 50A/230VAC

漏电流

<70mA/240VAC

保护

过负载

额定输出功率的110~140%

过电压

/

过温度

/

环境

工作温度

-25℃~+60℃(请参考"减额曲线")

工作湿度

10~90% RH,无冷凝

储存温度、湿度

-40~+85, 10~95% RH

温度系数

±0.03%/ (0~50)

耐振动

10~500Hz, 5G 10分钟/周期, XYZ60分钟

安规和电磁兼容

安全规范

常规

耐压

I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC

绝缘阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25/ 70% RH

电磁兼容发射

常规

电磁兼容抗扰度

常规

其他

MTBF

100Khrs

尺寸(外壳)

157*73*33.8mmL*W*H

包装

/

备注

1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。

2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf47uf的电容,在20MHZ带宽下进行量测。

3. 精度:包含设定误差、线性调整率和负载调整率。

4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。

5. 负载调整率测量方法: 0%100%额定负载。

6. 启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长。

7. 请在海拔2000米以下使用

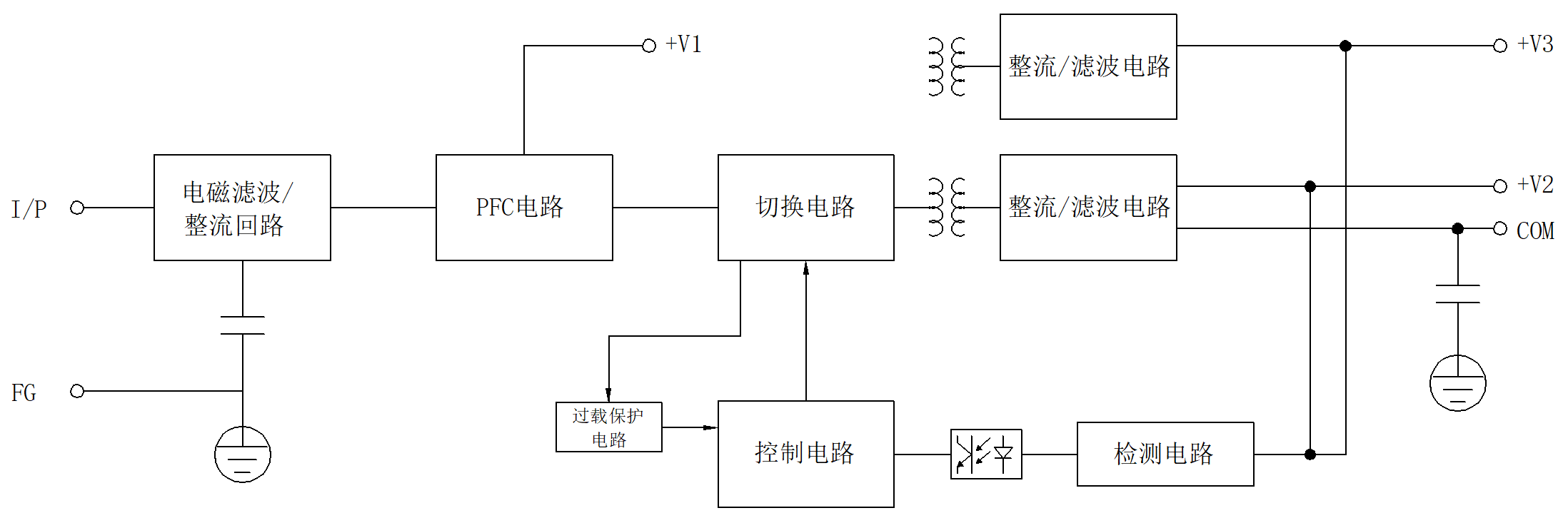

方框图

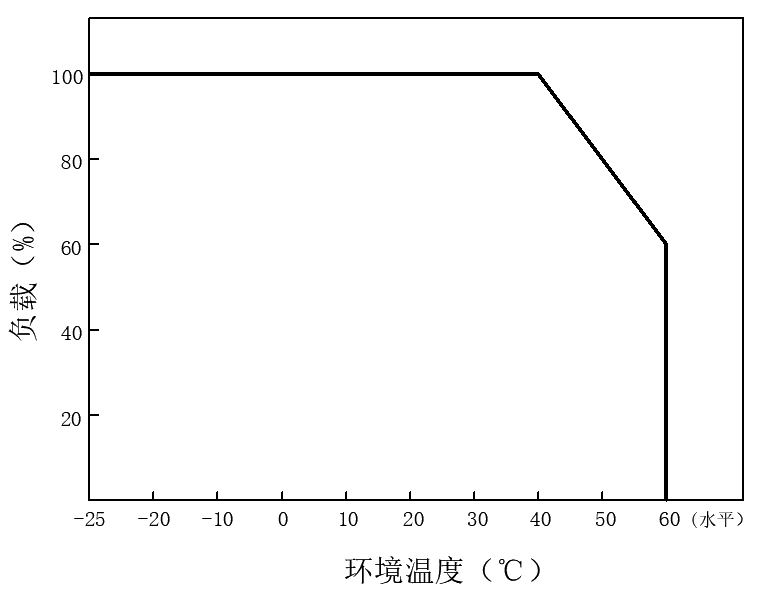

降额曲线:

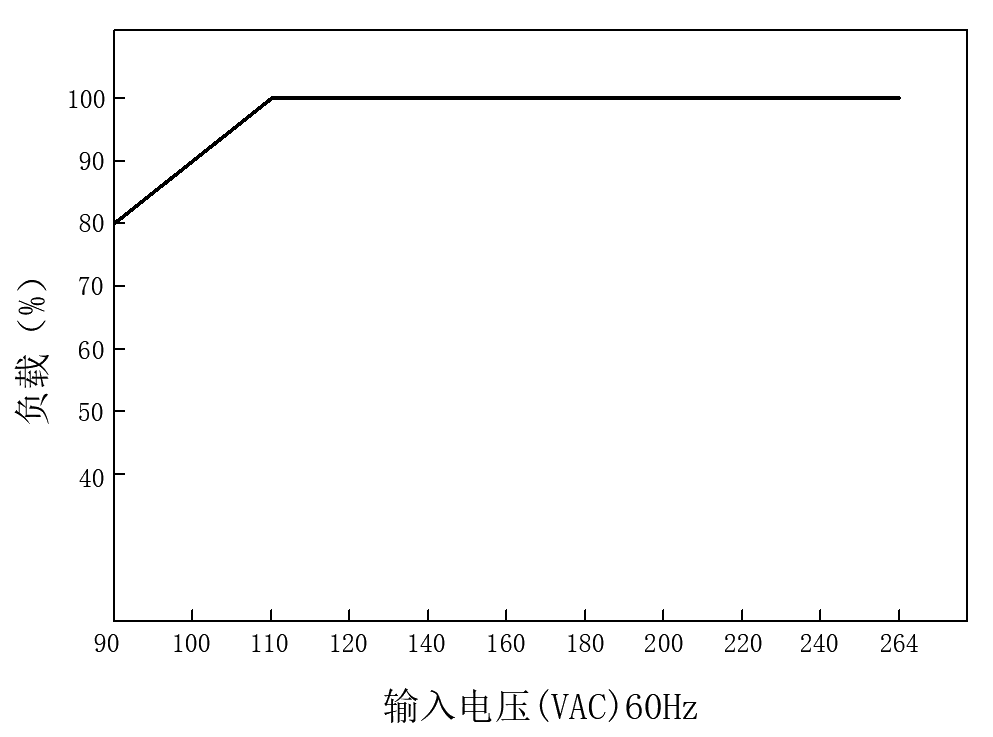

静态曲线:

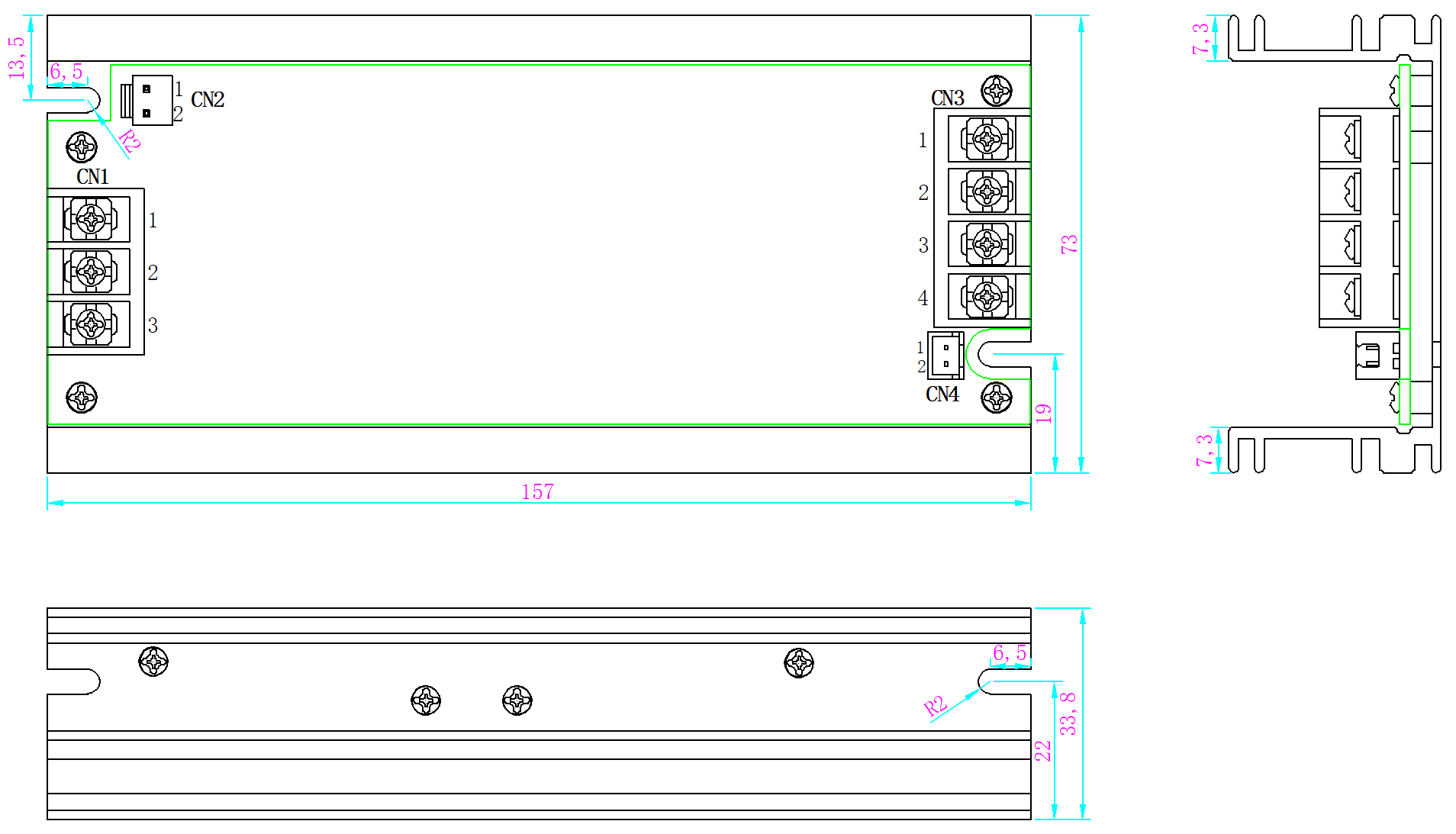

结构尺寸

交流输入端子(CN1)脚位定义:

  • 引脚编号

    引脚功能

  • 1

    AC/L

  • 2

    AC/N

  • 3

非隔离直流输出端子(CN2)脚位定义:

  • 引脚编号

    引脚功能

  • 1

    DC OUTPUT +V1

  • 2

直流输出连接器(CN3)脚位定义:

  • 引脚编号

    引脚功能

  • 1

    DC OUTPUT +V2

  • 2,3

    DC OUTPUT COM

  • 4

    DC OUTPUT +V3

DC输出连接器(CN4)脚位定义:

  • 引脚编号

    引脚功能

  • 1

    DC OUTPUT +V3

  • 2

    DC OUTPUT COM

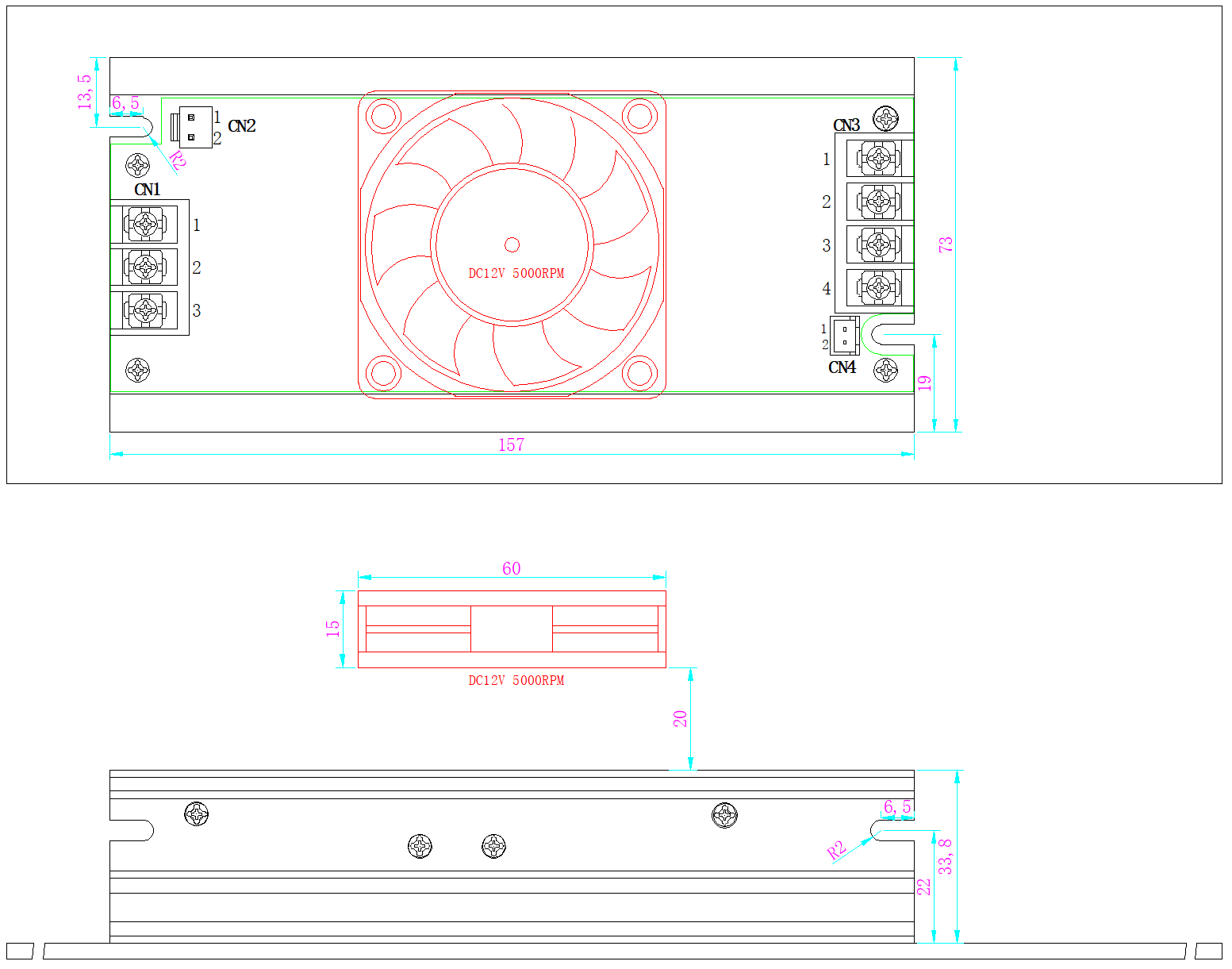

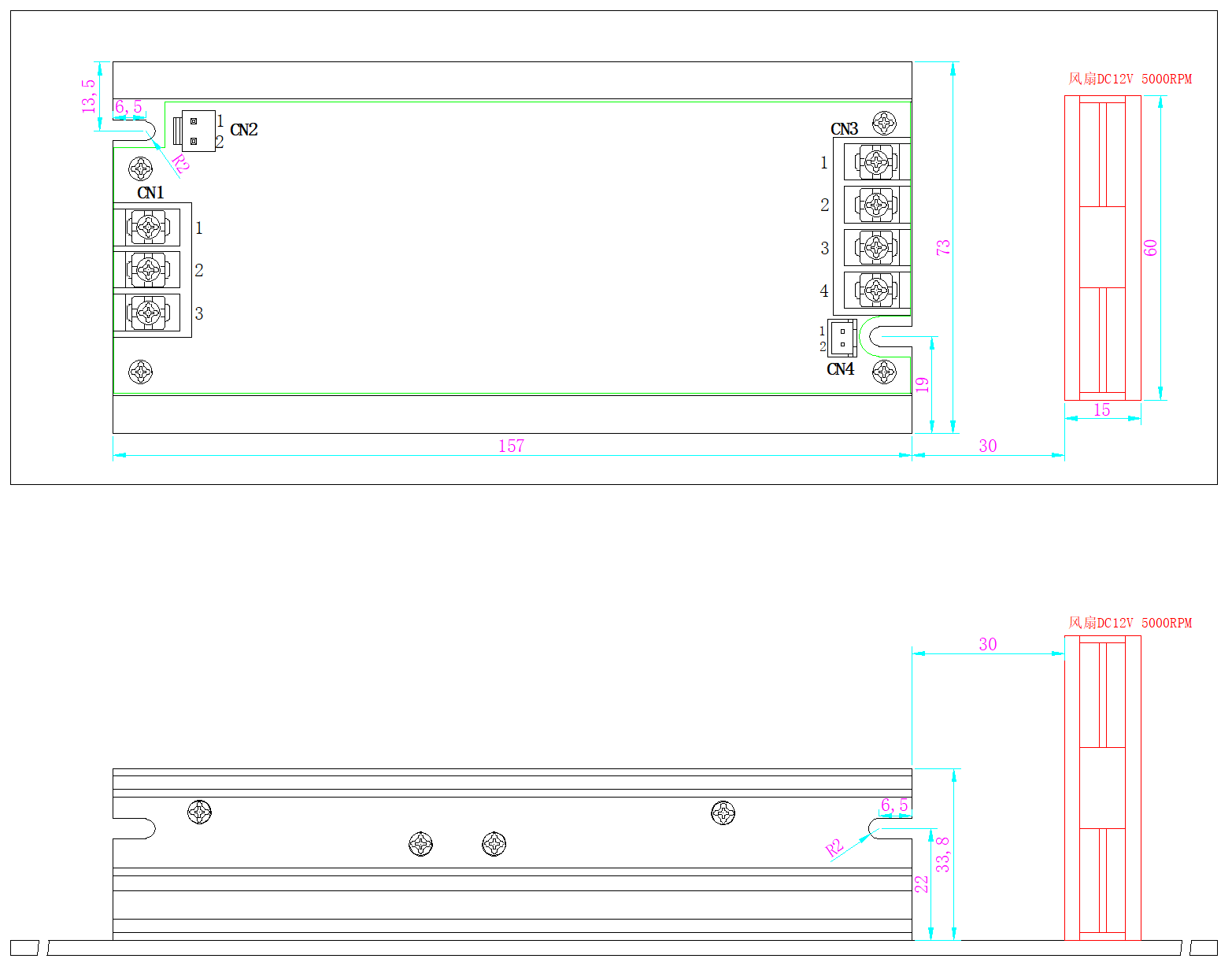

安装图(辅助散热)

为了符合“降额曲线”和“静态曲线”,NW143C-W600系列必须安装辅助散热风扇,建议风扇大小与安装位置如下

安装方式一:以60*15mm DC 12V 5000RPM风扇为例,将风扇置立于直流输出端右侧30mm处; 安装方式二:以60*15mm DC 12V 5000RPM风扇为例,将风扇安装于电源中间上方20mm处; 注:直流风扇电压的选择可根据选择的电源电压适配,或选择外部供电电压来适配风扇电压。

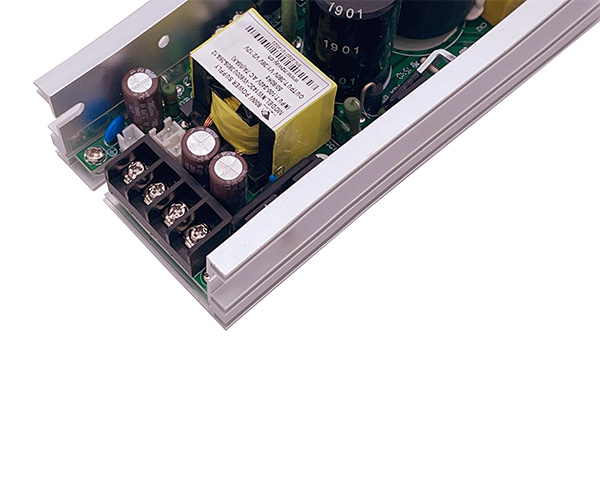

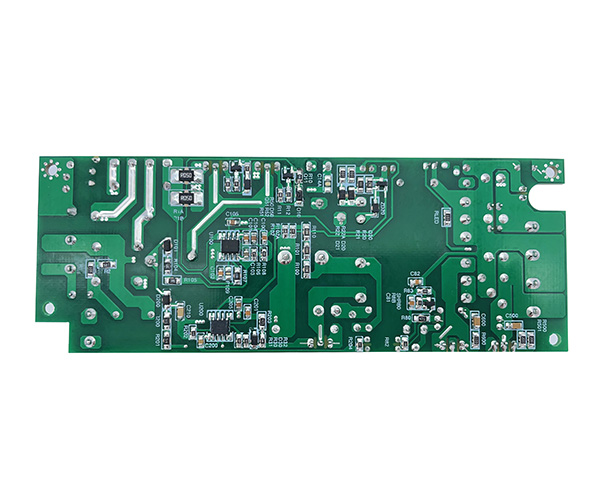

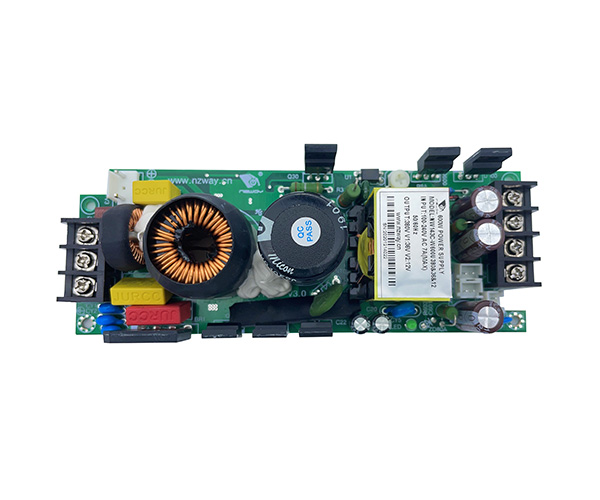

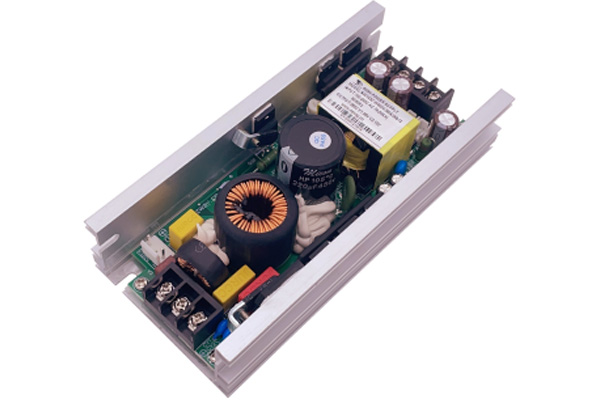

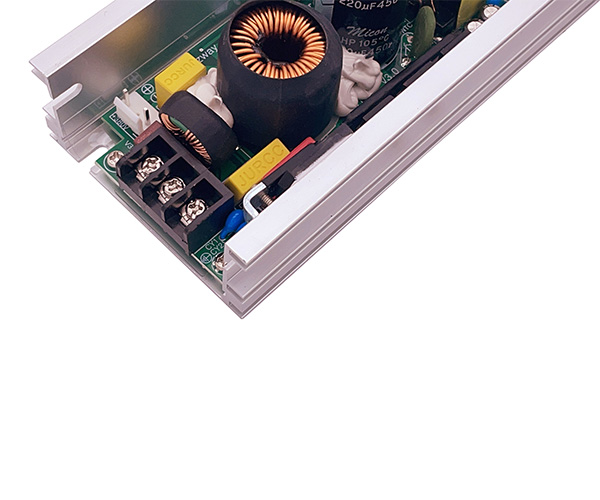

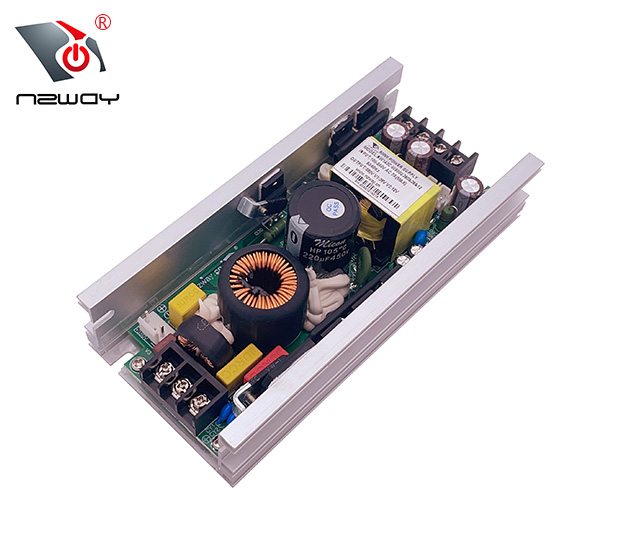

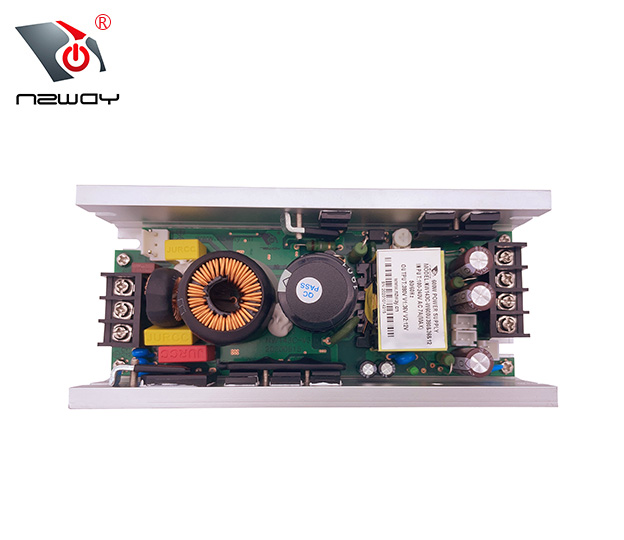

产品细节
