- 全范围宽电压输入
- 具有主动式PFC功能
- 保护种类:输出过载/输出过流/输出短路/过温度
- 3道全功能测试,100%满载老化
- 全部使用105℃长寿命电解电容
- 高效率,长寿命和高信赖性
- 工作环境温度高达60℃
- LED电源指示灯
- 3年质保
特性:
应用:
舞台灯光
美容仪器
描述:

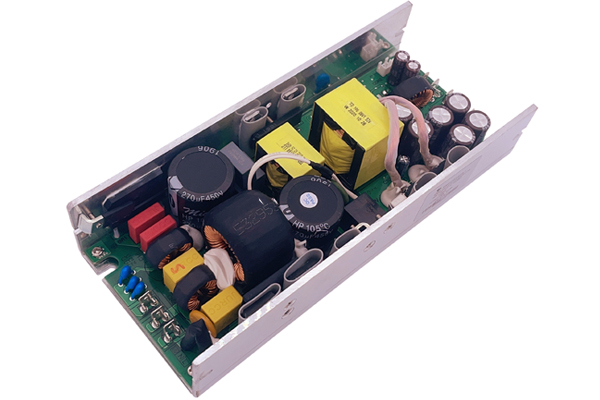

NW196-W1000系列是一款定制型双路开关电源;灵活的电压组合输出,辅路可提供最大5A供电;双路输出电压:24V+12V/36V+12V/48+12V/48V+24V等;可接受客户需求电压定制;效率高达93%。
电气性能
型号 |
NW196- W1000U24&12 |
NW196- W1000U36&12 |
NW196- W1000U48&12 |
NW196- W1000U48&24 |
|||||
输出 |
输出通道 |
CH1 |
CH2 |
CH1 |
CH2 |
CH1 |
CH1 |
CH1 |
CH2 |
直流电压 |
24V |
12V |
36V |
12V |
48V |
12V |
48V |
24V |
|
额定电流 |
39.1A |
5A |
26.1A |
5A |
19.6A |
5A |
18.3A |
5A |
|
电流范围 |
0~39.1A |
0~5A |
0~26.1A |
0~5A |
0~19.6A |
0~5A |
0~18.3A |
0~5A |
|
额定功率 |
1000W |
1000W |
1000W |
1000W |
|||||
纹波与噪声(最大) 备注2 |
240 mVp-p |
100 mVp-p |
300 |
100 mVp-p |
460 mVp-p |
100 mVp-p |
460 mVp-p |
160 mVp-p |
|
电压调整范围 |
CH1:23~25V |
CH1:35~37V |
CH1:47~49V |
CH1:47~49V |
|||||
电压精度 备注3 |
±1.5% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
|
线性调整率 备注4 |
±0.5% |
±0.2% |
±0.5% |
±0.2% |
±0.5% |
±0.2% |
±0.5% |
±0.2% |
|
负载调整率 备注5 |
±1% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
|
启动、上升时间 |
80ms, 20ms/230VAC 130ms,15ms/115VAC(满载时) |
||||||||
保持时间 |
18ms/230VAC 18ms/115VAC(满载时) |
||||||||
输入 |
电压范围 |
90-264VAC |
|||||||
频率范围 |
47—63Hz |
||||||||
功率因素 |
PF≥0.95/230VAC PF≥0.99/115VAC(满载时) |
||||||||
效率(Typ.) |
91.5% |
92.5% |
93% |
93% |
|||||
交流电流 |
10A/115VAC 5A/230VAC |
||||||||
浪涌电流 |
冷启动35A/115VAC 55A/230VAC |
||||||||
漏电流 |
<1mA/240VAC |
||||||||
保护 |
过负载 |
额定输出功率的110~140%,打嗝模式,负载异常条件移除后可自动恢复 |
|||||||
过电压 |
/ |
||||||||
过温度 |
保护模式:关断输出电压, 温度下降后可自动恢复 |
||||||||
环境 |
工作温度 |
-25℃~+60℃(请参考"减额曲线") |
|||||||
工作湿度 |
10~90% RH,无冷凝 |
||||||||
储存温度、湿度 |
-40~+85℃, 10~95% RH |
||||||||
温度系数 |
±0.03%/℃ (0~50℃) |
||||||||
耐振动 |
10~500Hz, 5G 10分钟/周期, X、Y、Z各60分钟 |
||||||||
安规和电磁兼容 |
安全规范 |
常规 |
|||||||
耐压 |
I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
||||||||
绝缘阻抗 |
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH |
||||||||
电磁兼容发射 |
常规 |
||||||||
电磁兼容抗扰度 |
常规 |
||||||||
其他
|
MTBF |
≥100Khrs |
|||||||
尺寸(外壳) |
210*89*45mm(L*W*H) |
||||||||
包装 |
/ |
||||||||
备注 |
1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。 3. 精度:包含设定误差、线性调整率和负载调整率。 4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。 5. 负载调整率测量方法: 从0%到100%额定负载。 6. 启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长。 7. 请在海拔2000米以下使用 |
方框图
降额曲线:
静态曲线:
结构尺寸
交流输入端子脚位定义:
-
端子位号
引脚编号
引脚功能
-
CN1
1
AC/L
-
CN2
1
AC/N
-
CN3
1
直流输出端子脚位定义:
-
端子位号
引脚编号
引脚功能
-
CN4,5
1
DC OUTPUT +V1
-
CN6,7
1
DC OUTPUT COM
DC输出端子脚位定义:
-
端子位号
引脚编号
引脚功能
-
CN9
1
DC OUTPUT COM
-
CN8
1
DC OUTPUT +V2
DC输出连接器(CN10/11)脚位定义:
-
引脚编号
引脚功能
-
1
DC OUTPUT +V2
-
2
DC OUTPUT COM
安装图(辅助散热)
为了符合“降额曲线”和“静态曲线”,NW196-W1000系列必须安装辅助散热风扇,建议风扇大小与安装位置如下
安装方式一:以60*15mm DC 12V 5000RPM风扇为例,将风扇置立于电源右侧30mm处; 安装方式二:以60*15mm DC 12V 5000RPM风扇为例,将风扇安装于电源中间上方20mm处; 注:直流风扇电压的选择可根据选择的电源电压适配,或选择外部供电电压来适配风扇电压。
