摘要
舞台灯随着近年来LED光源的普及，也慢慢由以前的线性高压光源升级为由LED驱动器的LED光源。由于相对老一些的舞台灯厂家的技术更新，对于舞台灯内部结构紧凑、功率相对较大、链接线缆多、恒流功率转换、DMX数字协议控制等集于一身，这样对于EMC这一块由于没有先前的技术储备更加难以解决。下面就广州白云区一舞台灯厂家的舞台灯电源传导不合格，进行案例分析并解决。
关键词：传导；LED舞台灯；开关电源；电磁兼容整改
1、概述
专业舞台灯具灯出口欧洲需要满足CE EMC指令Directive 2014/30/EU，需要符合EN 55103-1:2009/A1:2012&EN 55103-2:2009/IS1:2012。所以，舞台灯的EMI发射部分需要满足EN 55103-1:2009 。
2、不合格数据
如下传导测试去洗包络图所示，其中整个频段都有超标，特别是AV值。其中，以后段20MHz频率超标最为严重。(PS:FCC Part15B与EN55022B的限值一样)
此舞台灯由外壳，LED灯珠，马达以及驱动、功率恒流电路、光学镜片，LED驱动电源，DMX协议CPU控制电路、DIP拨码开关，散热装置，安装支架等构成。其中，依据我们找骚扰要找源头、找最大值的理论，从波形包络里面发现其超标的频率主要是后段的20MHz BB noise、其导致出现骚扰的原因，依据我们之前讲过的波形包络分析实例，可知其主要是电源的PWM部分的功率转换。所以，我们最高优先级找LED驱动的开关电源部分进行分析排查，电路图与PCB layout图如下：
（1）从LD6599D方案与电路设计分析，此方案是非常成熟的较古老的方案，因此不应有明显EMC会不合格的Bug或者其它缺陷。
（2）又、此LED舞台灯电源，客户经过多频次、多方案进行整改、但是依旧没有解决。所以，先不从常规方案进去解决。
（3）在多次验证分析，此骚扰在多级滤波、吸收、屏蔽、接地方面去整改，均无明显效果，所以，我们只能另辟思路，从上图pcb Layout上去解决。
4、整改方案
舞台灯随着近年来LED光源的普及，也慢慢由以前的线性高压光源升级为由LED驱动器的LED光源。由于相对老一些的舞台灯厂家的技术更新，对于舞台灯内部结构紧凑、功率相对较大、链接线缆多、恒流功率转换、DMX数字协议控制等集于一身，这样对于EMC这一块由于没有先前的技术储备更加难以解决。下面就广州白云区一舞台灯厂家的舞台灯电源传导不合格，进行案例分析并解决。
关键词：传导；LED舞台灯；开关电源；电磁兼容整改
1、概述
专业舞台灯具灯出口欧洲需要满足CE EMC指令Directive 2014/30/EU，需要符合EN 55103-1:2009/A1:2012&EN 55103-2:2009/IS1:2012。所以，舞台灯的EMI发射部分需要满足EN 55103-1:2009 。

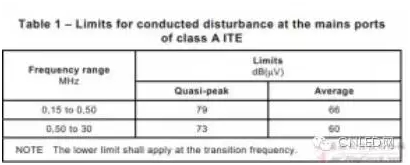

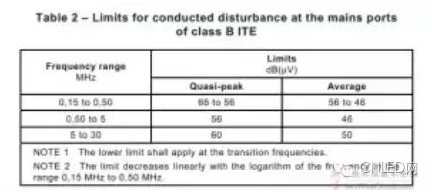

由于产品标准其传导发射部分是引用的EMI标准EN55022里面的Table 2 & Table1，具体需要看舞台灯的安装环境。
2、不合格数据

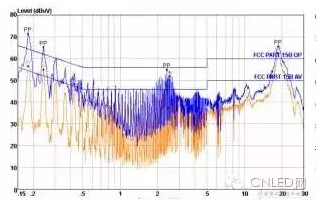

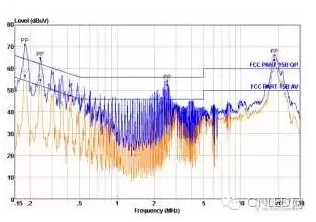

如下传导测试去洗包络图所示，其中整个频段都有超标，特别是AV值。其中，以后段20MHz频率超标最为严重。(PS:FCC Part15B与EN55022B的限值一样)

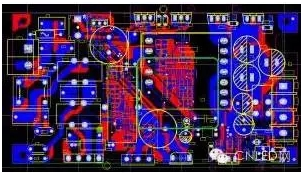

此舞台灯由外壳，LED灯珠，马达以及驱动、功率恒流电路、光学镜片，LED驱动电源，DMX协议CPU控制电路、DIP拨码开关，散热装置，安装支架等构成。其中，依据我们找骚扰要找源头、找最大值的理论，从波形包络里面发现其超标的频率主要是后段的20MHz BB noise、其导致出现骚扰的原因，依据我们之前讲过的波形包络分析实例，可知其主要是电源的PWM部分的功率转换。所以，我们最高优先级找LED驱动的开关电源部分进行分析排查，电路图与PCB layout图如下：
（1）从LD6599D方案与电路设计分析，此方案是非常成熟的较古老的方案，因此不应有明显EMC会不合格的Bug或者其它缺陷。
（2）又、此LED舞台灯电源，客户经过多频次、多方案进行整改、但是依旧没有解决。所以，先不从常规方案进去解决。
（3）在多次验证分析，此骚扰在多级滤波、吸收、屏蔽、接地方面去整改，均无明显效果，所以，我们只能另辟思路，从上图pcb Layout上去解决。
4、整改方案

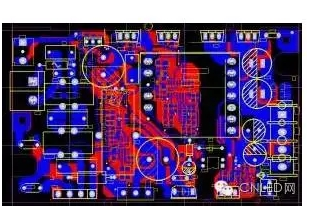

整改方案参阅如下图绿色方框所示。

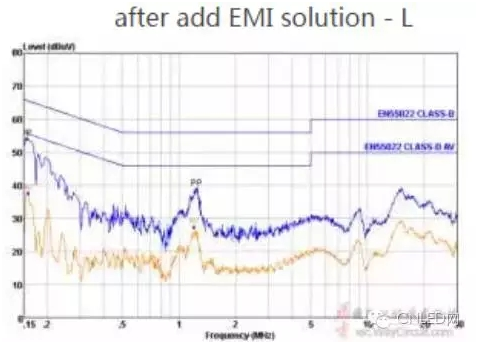

5、添加EMI整改方案后，测试数据如下
